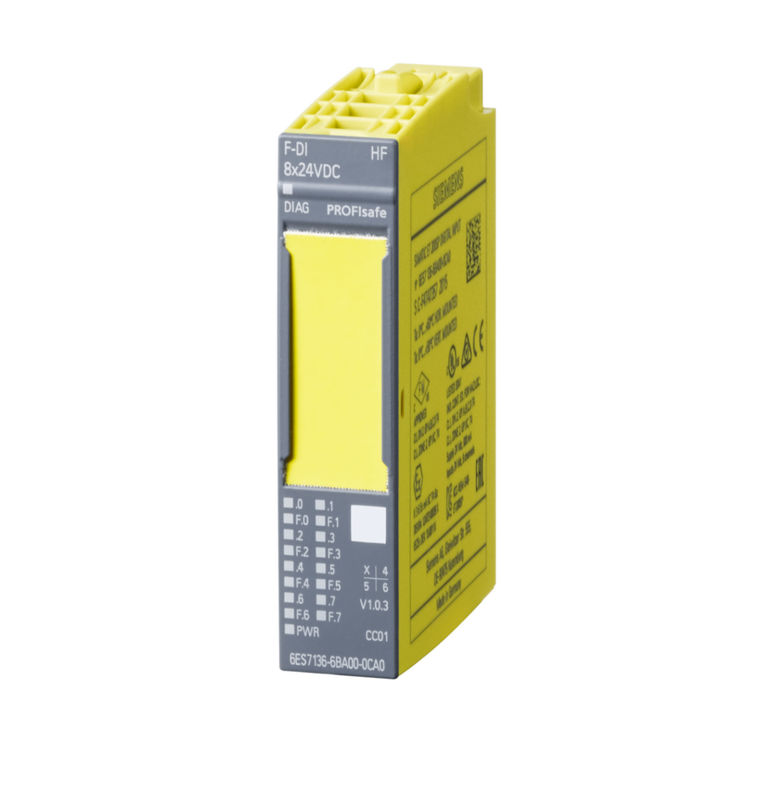

6ES7136-6BA01-0CA0 SIMATIC DP ET 200SP ইলেকট্রনিক মডিউল 100% মূল

ব্যবহারযোগ্য বেস ইউনিট

একক বা বহু-পরিবাহী সংযোগের জন্য, উপযুক্ত সংখ্যক টার্মিনাল সহ বেস ইউনিট উপলব্ধ।

একটি হালকা বেসইউনিট একটি নতুন লোড গ্রুপ খোলে। সেন্সরগুলির পাওয়ার সাপ্লাইটি এই BU এর মাধ্যমে সরবরাহ করা উচিত। ইন্টারফেস মডিউলের পাশে প্রথম BU সর্বদা একটি হালকা BU হতে হবে।

একটি অন্ধকার বেসইউনিট স্ব-সমন্বয়কারী ভোল্টেজ বাসগুলির মাধ্যমে বামদিকে সংলগ্ন আলো বেসইউনিটের পাওয়ার সাপ্লাইকে এগিয়ে নিয়ে যায়। সুতরাং কেবলমাত্র ডানদিকে পরবর্তী আলো বেসইউনিটে একটি নতুন ইনফিড প্রয়োজন.

I/O মডিউলের BU টাইপের সাথে সামঞ্জস্যপূর্ণ সমস্ত ভেরিয়েন্ট BaseUnits হিসাবে ব্যবহার করা যেতে পারে।

টার্মিনালের রঙের সনাক্তকরণ

বেসইউনিটের টার্মিনালগুলিতে সম্ভাব্যগুলি আই/ও মডিউল দ্বারা সংজ্ঞায়িত করা হয়।তারের ত্রুটি প্রতিরোধের জন্য টার্মিনালগুলির সম্ভাব্যতা মডিউল-নির্দিষ্ট রঙ-কোডিং লেবেল দ্বারা চিহ্নিত করা যেতে পারে. সংশ্লিষ্ট I/O মডিউলের সাথে মেলে এমন রঙ-কোডেড লেবেলটি I/O মডিউলের রঙ কোড CCxx দ্বারা সংজ্ঞায়িত করা হয়। এই রঙ কোডটি মডিউলের সামনের অংশেও মুদ্রিত হয়।

10 টি অভ্যন্তরীণভাবে জাম্পারযুক্ত AUX টার্মিনাল সহ বেসইউনিটগুলিতে, এগুলি রঙ কোডিং লেবেলগুলির সাথেও চিহ্নিত করা যেতে পারে। 10 টি AUX টার্মিনালের জন্য, রঙ-কোডিং লেবেলগুলি লাল, নীল,এবং হলুদ/সবুজ.

সিস্টেম-ইন্টিগ্রেটেড বিক্ষিপ্ত সংযোগ

ক্যাবল শেল্ডের সংযোগের জন্য যা উভয় স্থান-সঞ্চয় এবং EMC এর দিক থেকে অনুকূলিত, একটি শেল্ড সংযোগ উপলব্ধ যা দ্রুত এবং সহজেই মাউন্ট করা যায়।এই এক ঢাল সংযোগ উপাদান যা BaseUnit এবং প্রতিটি মডিউল জন্য এক ঢাল টার্মিনাল প্লাগ করা যেতে পারে গঠিতব্যবহারকারীর দ্বারা কোন অতিরিক্ত তারের ছাড়াই কার্যকরী গ্রাউন্ড (ডিআইএন রেল) এর সাথে কম প্রতিবন্ধকতা সংযোগ অর্জন করা হয়।
